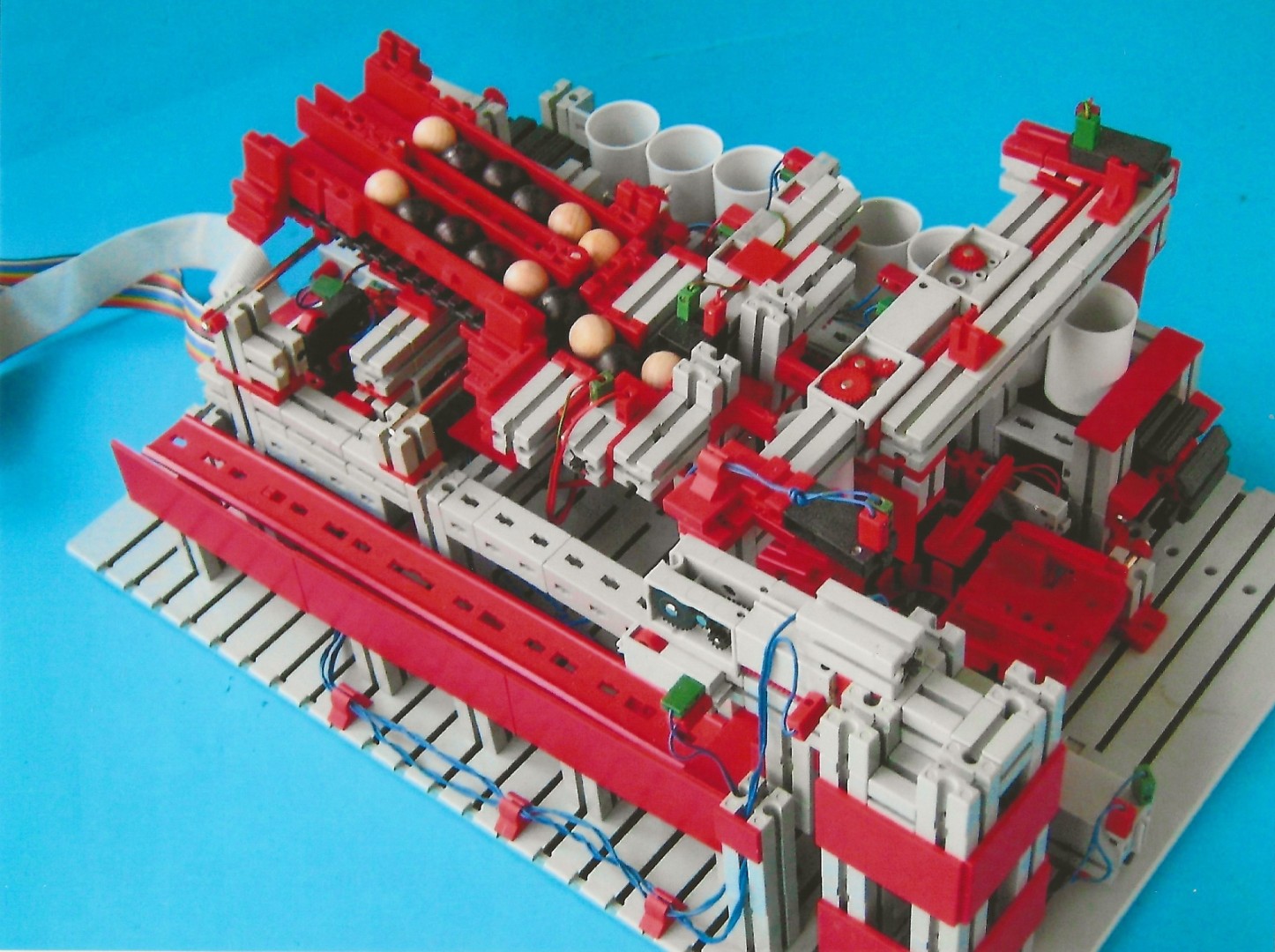

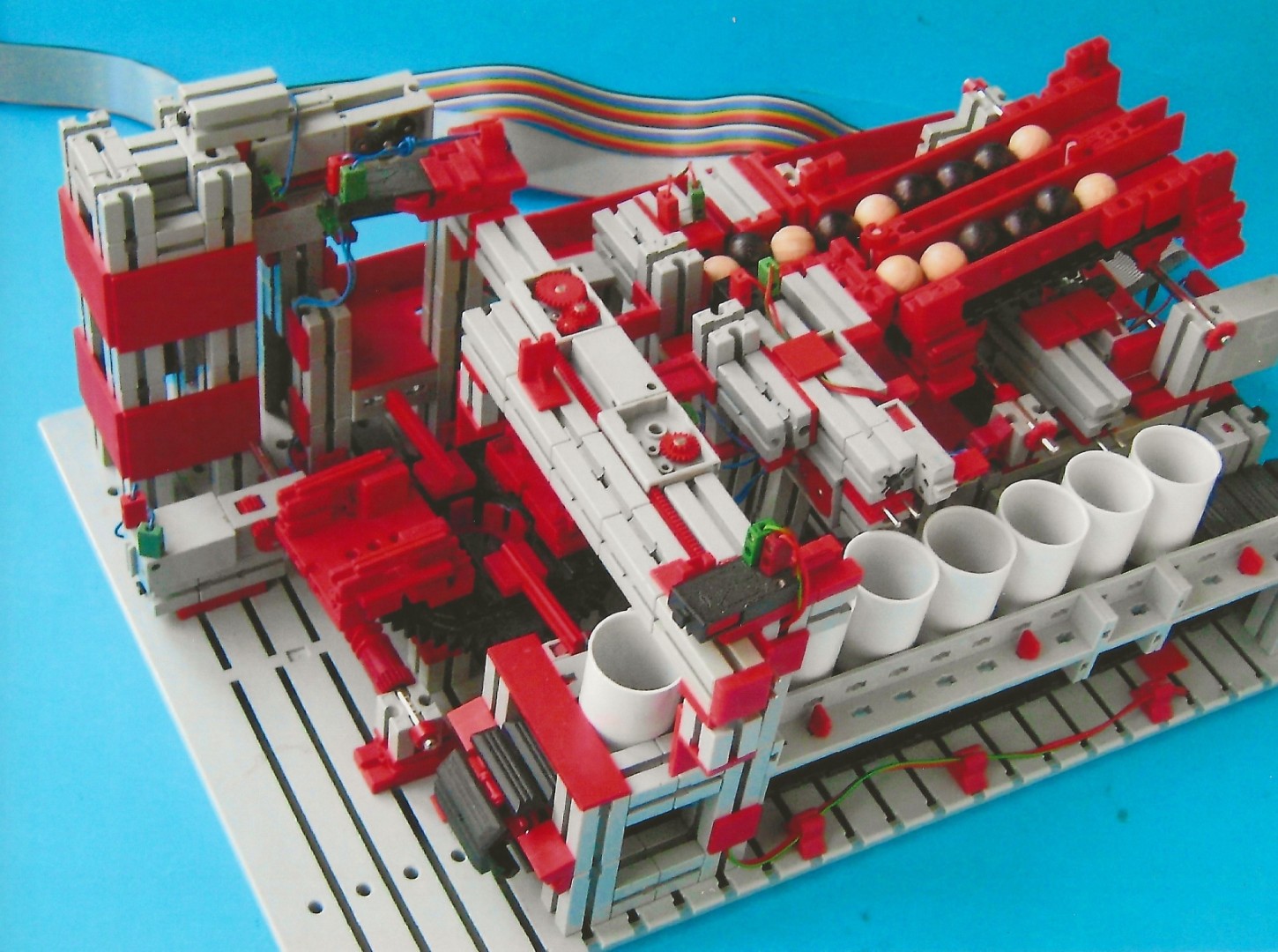

Dit is een tweede versie van het model kogelvuller met drie schuivers, En een verplaatsbare kogel-aanvoermagazijn en twee draaibare houders.
Het kogel-magazijn wordt eerst naar achteren verplaatst, waarbij vanuit de vooste baan de kogels worden aangevoerd.
De draaibare houders worden verplaats naar de aan- en afvoerband.
Een bakje wordt vanuit de aanvoerband (achter) aangevoerd, om gevuld te worden met kogels.
Met een tweede schuiver wordt het bakje naar een draaibare houder verplaatst

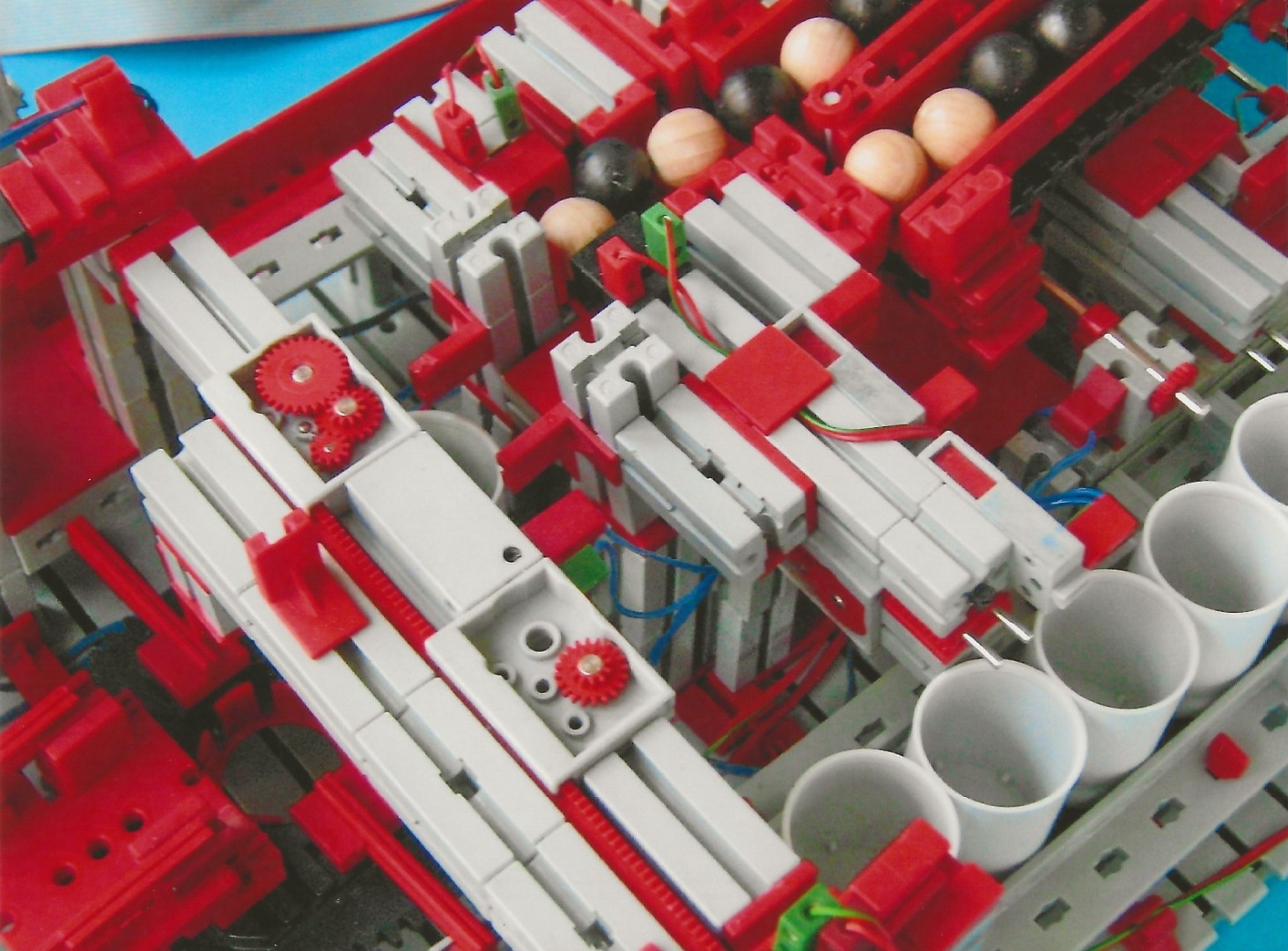

De draaibare houder verplaatst het bakje naar de aanvoerbaan van de kogels.
Met een derde schuiver wordt een kogel een voor een aangevoerd. Het bakje wordt gevuld.
De draaibare houder verplaatst het bakje naar de afvoerband. De tweede houder staat gereed voor de aanvoerbaan.
Een volgend bakje wordt vanuit de aanvoerband (achter) aangevoerd.
Met de tweede schuiver wordt het gevulde bakje verplaatst naar de afvoerband, terwijk die gelijktijdig een leeg bakje verplaatst naar de tweede houder.
Het eerste bakje wordt afgevoerd terwijl het tweede bakje naar de aanvoerbaan van de kogels wordt verplaatst. Het bakje wordt gevuld.
De draaibare houder verplaatst het bakje naar de afvoerband. De tweede houder staat gereed voor de aanvoerbaan.
Zodra het magazijn leeg is wordt deze naar voren verplaatst, waarbij nu vanuit de achterste baan de kogels worden aangevoerd
Het model wordt aangestuurd met twee interfaces.
|
