Bouwbeschrijving pneumatiekpomp met hysterese-regeling
Dit is een bouwbeschrijving van een model wat beschreven is in het clubblad 2 van 2020.
Het artikel is hier te downloaden. (Herunterladen auf Deutsch)
De pdf van deze bouwbeschrijving is hier te downloaden. (Herunterladen auf Deutsch)

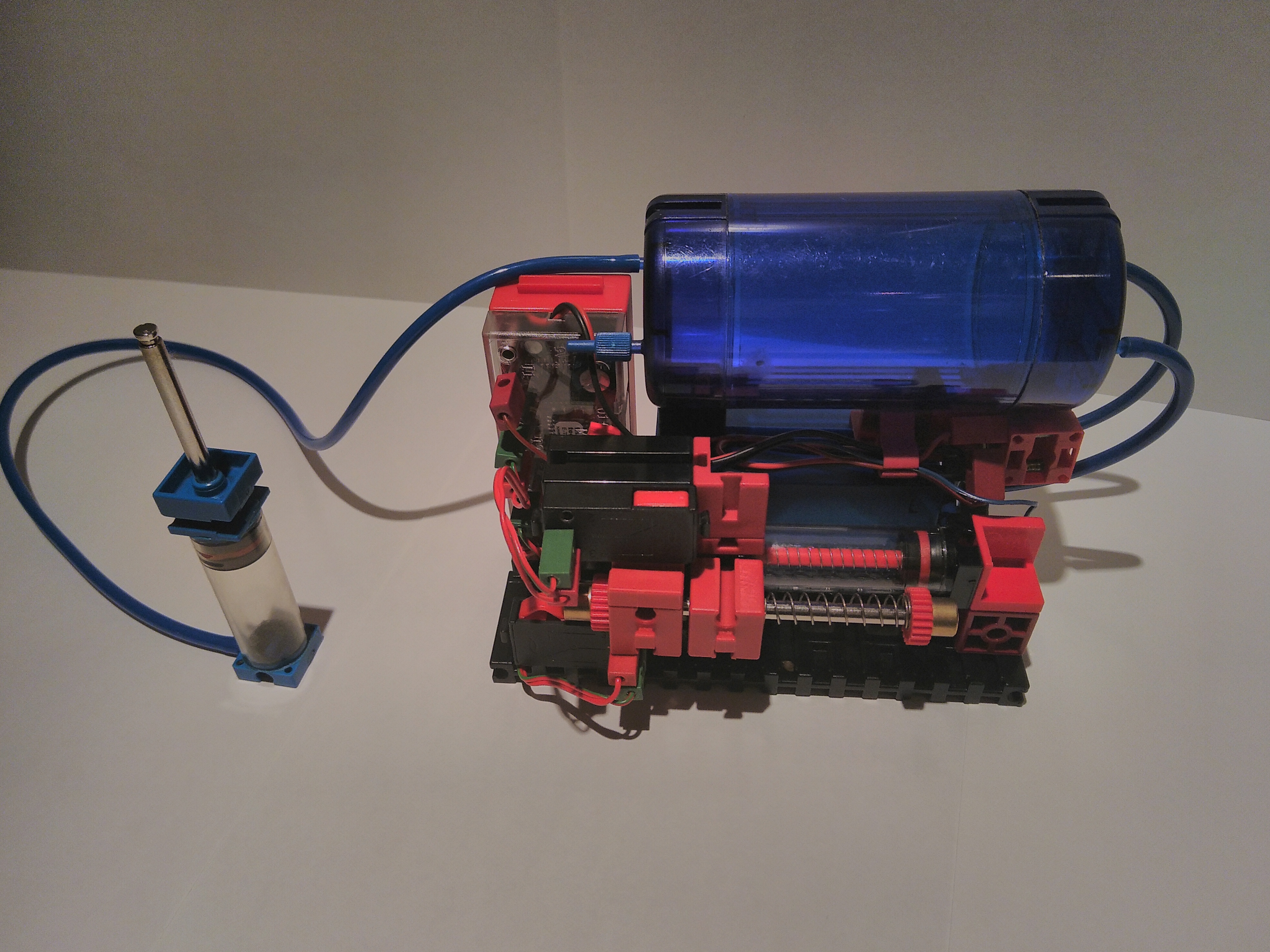

Het te bouwen model
Hieronder de lijst met de benodigde onderdelen.
Naast deze lijst is er nog wat draad en stekers voor de elektrische aansluitingen nodig.
En verder wat pneumatiekslang en een afsluitnippel om de tank te dichten.

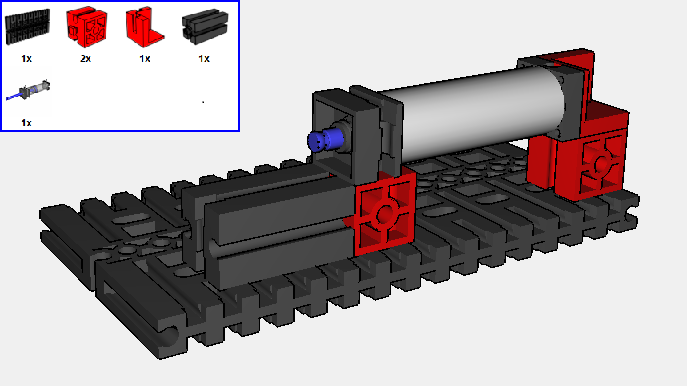

Bouw Fase 1

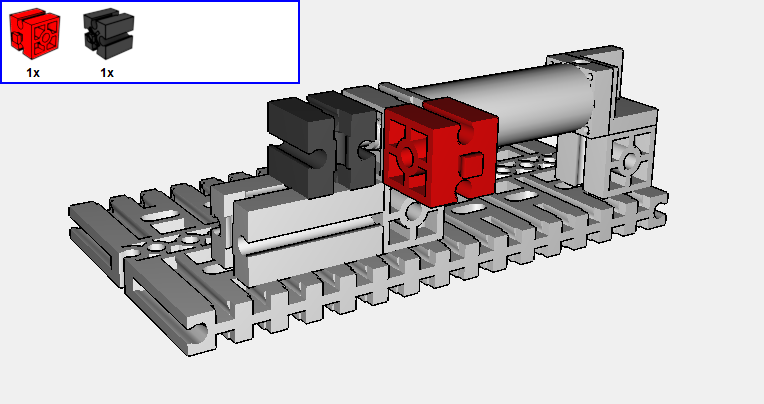

Bouw Fase 2

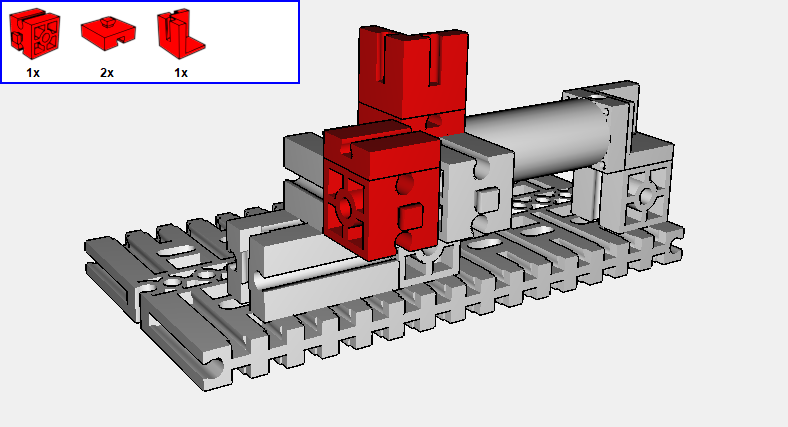

Bouw Fase 3

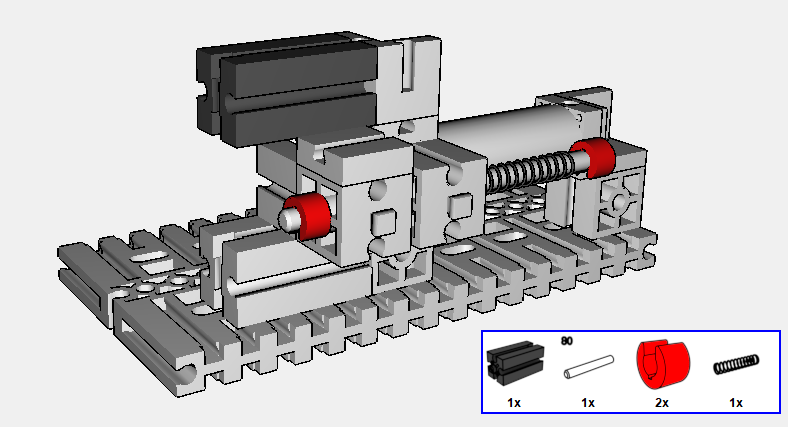

Bouw Fase 4
De sterkte van de veer moet proefondervindelijk worden bepaald.
Bij bijv. de firma Conrad zijn diverse veren verkrijgbaar.
De 2 klembussen 5 zullen in de praktijk niet voldoende klemmen.
Het verdient aanbeveling om klembussen met schroeven te gebruiken of klembussen 10.

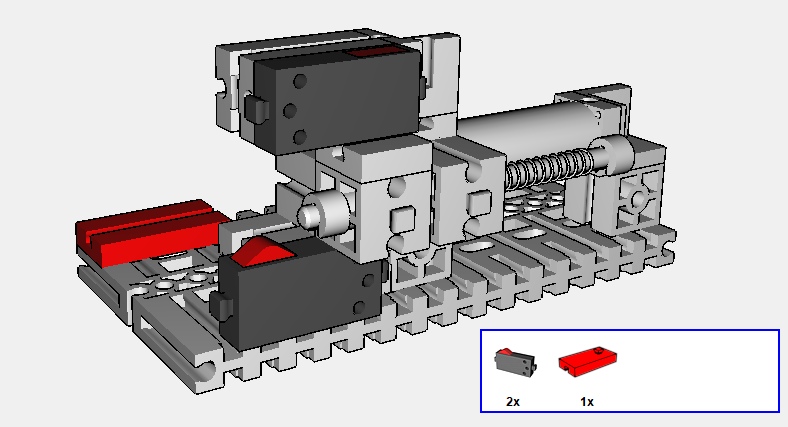

Bouw Fase 5

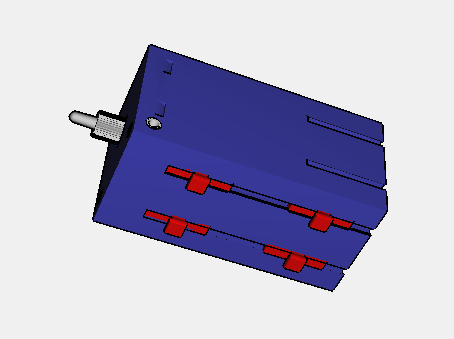

Bouw Fase 6a

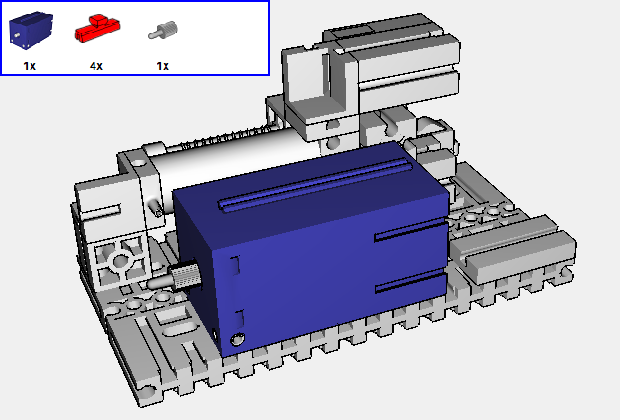

Bouw Fase 6b

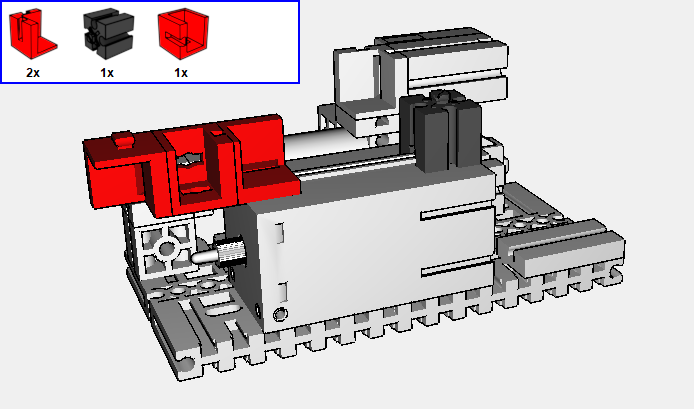

Bouw Fase 7

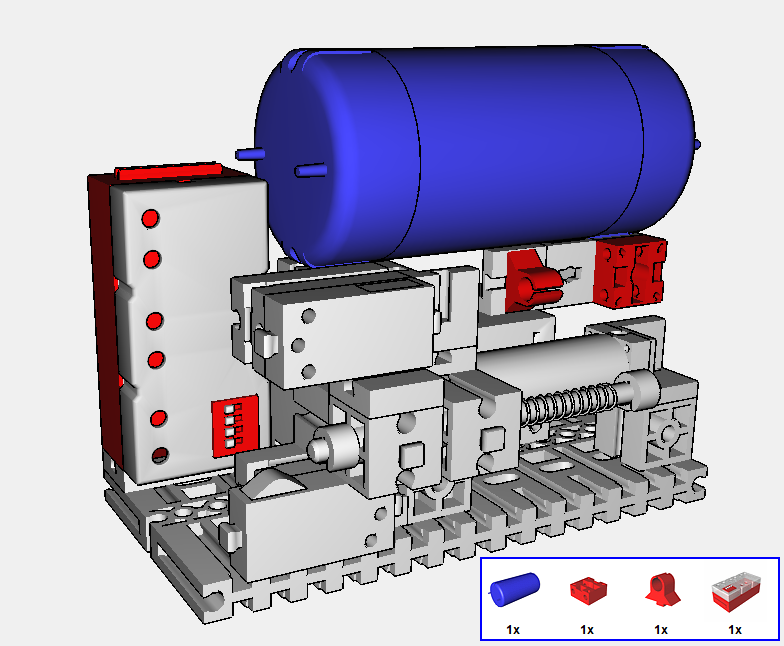

Bouw Fase 8
Elektrisch aansluitschema
Het aansluitschema in twee varianten.

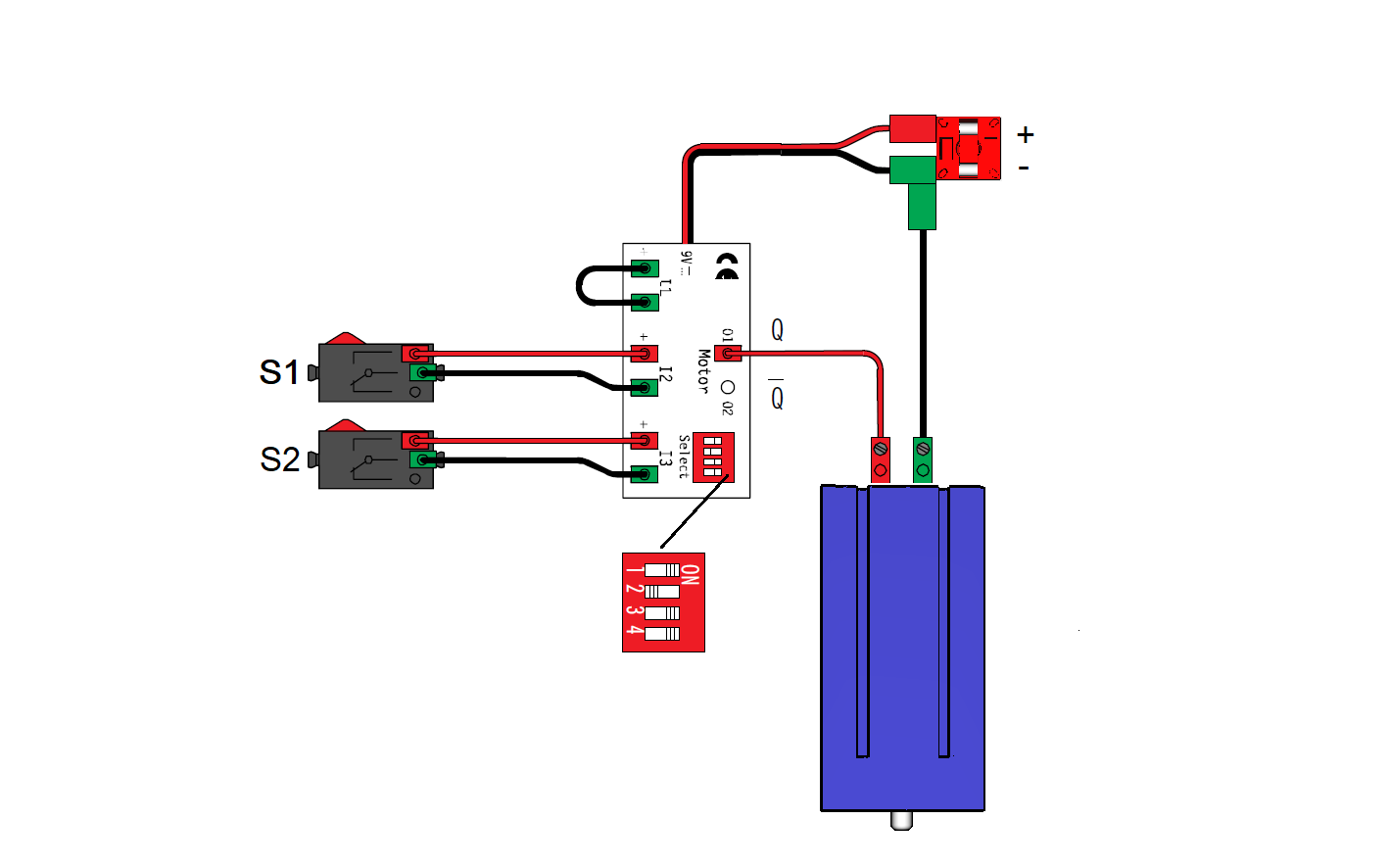

e-tec module 108227

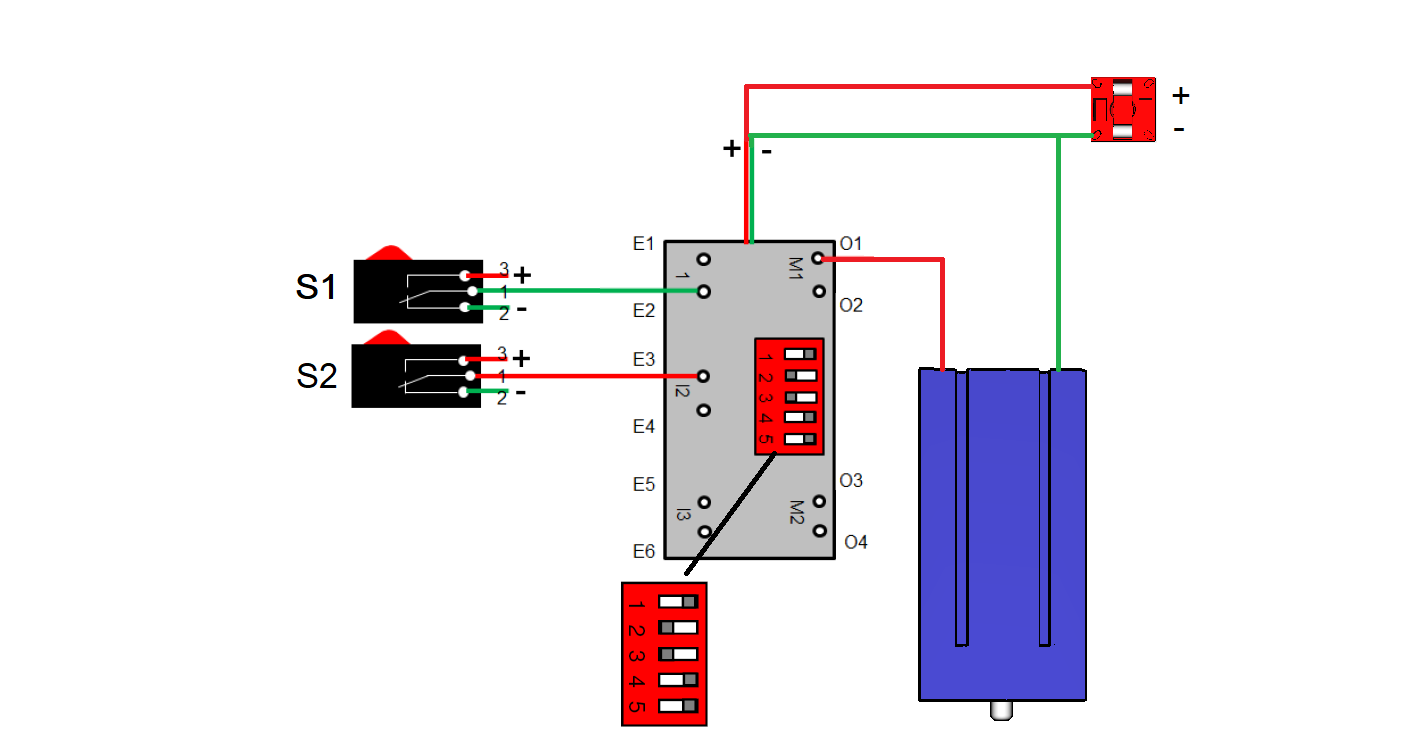

electronicsmodul 152063

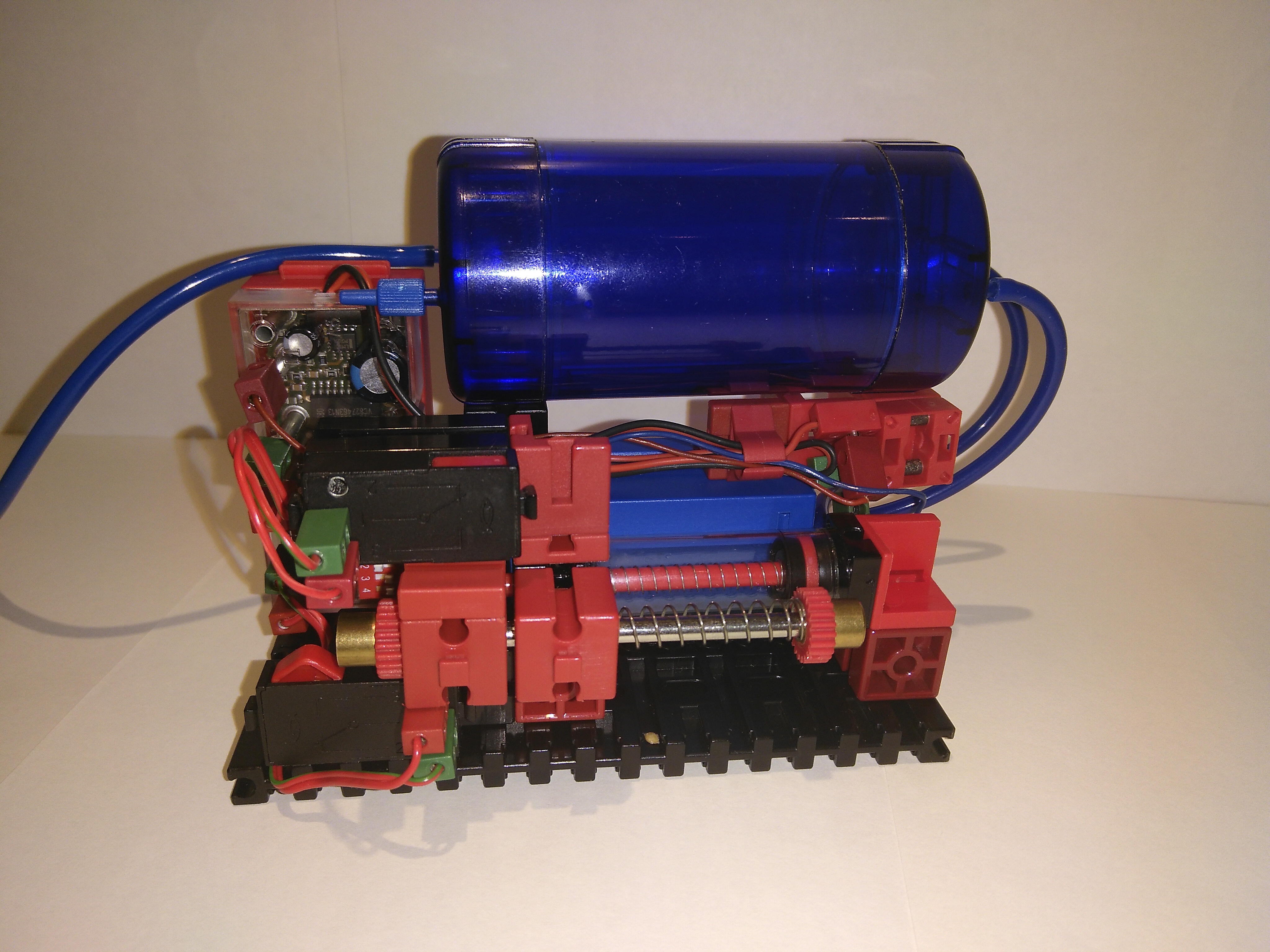

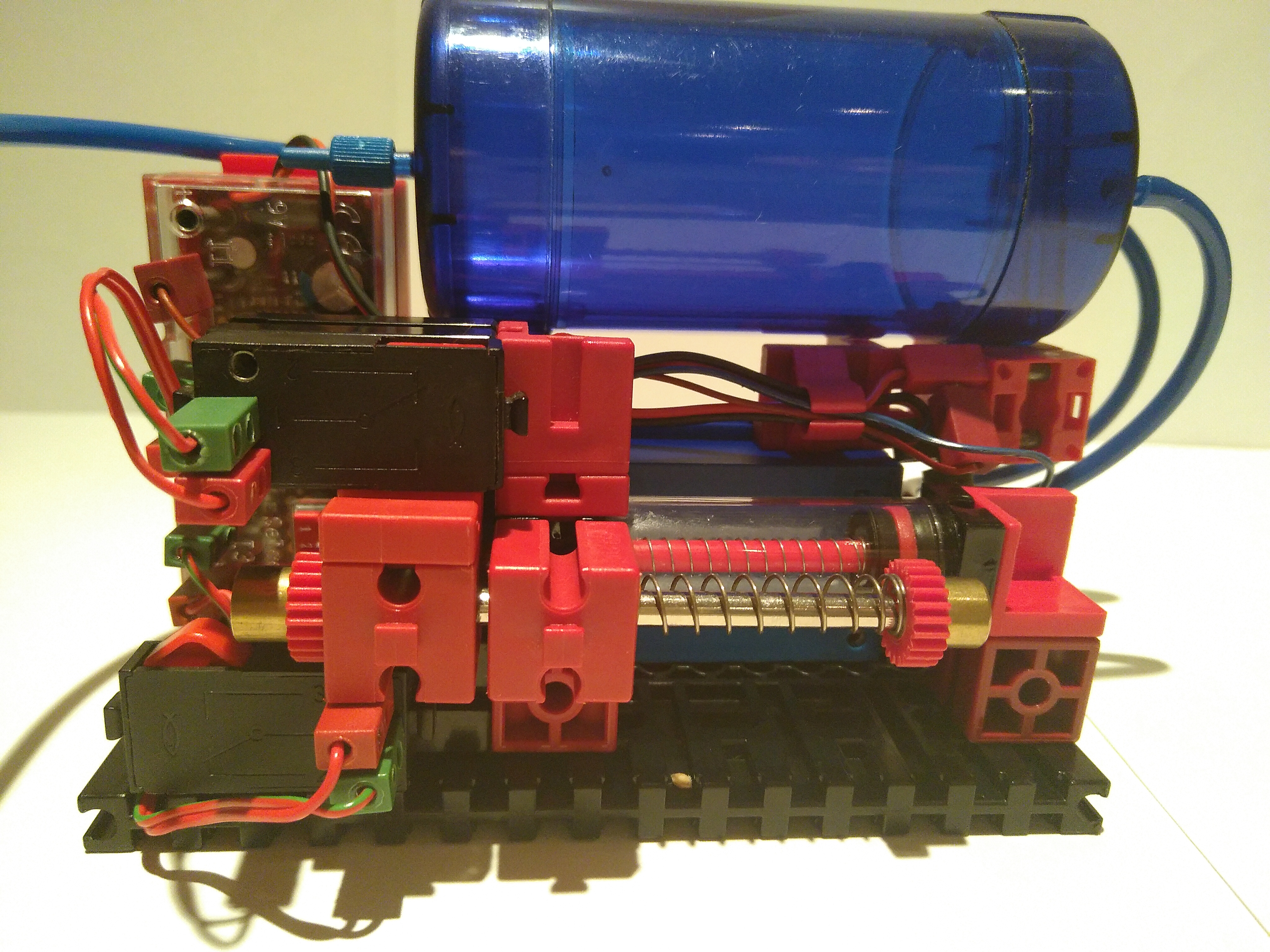

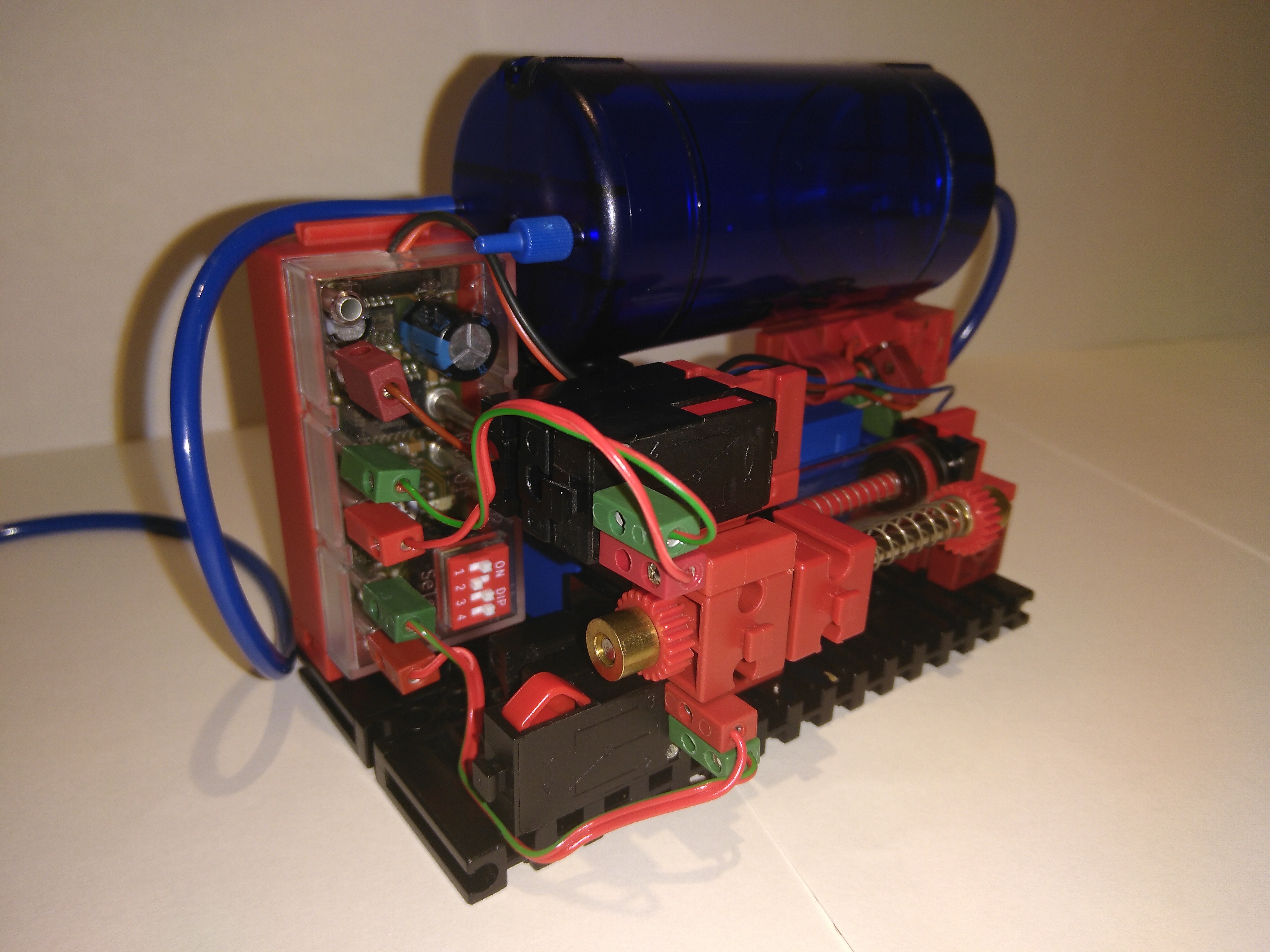

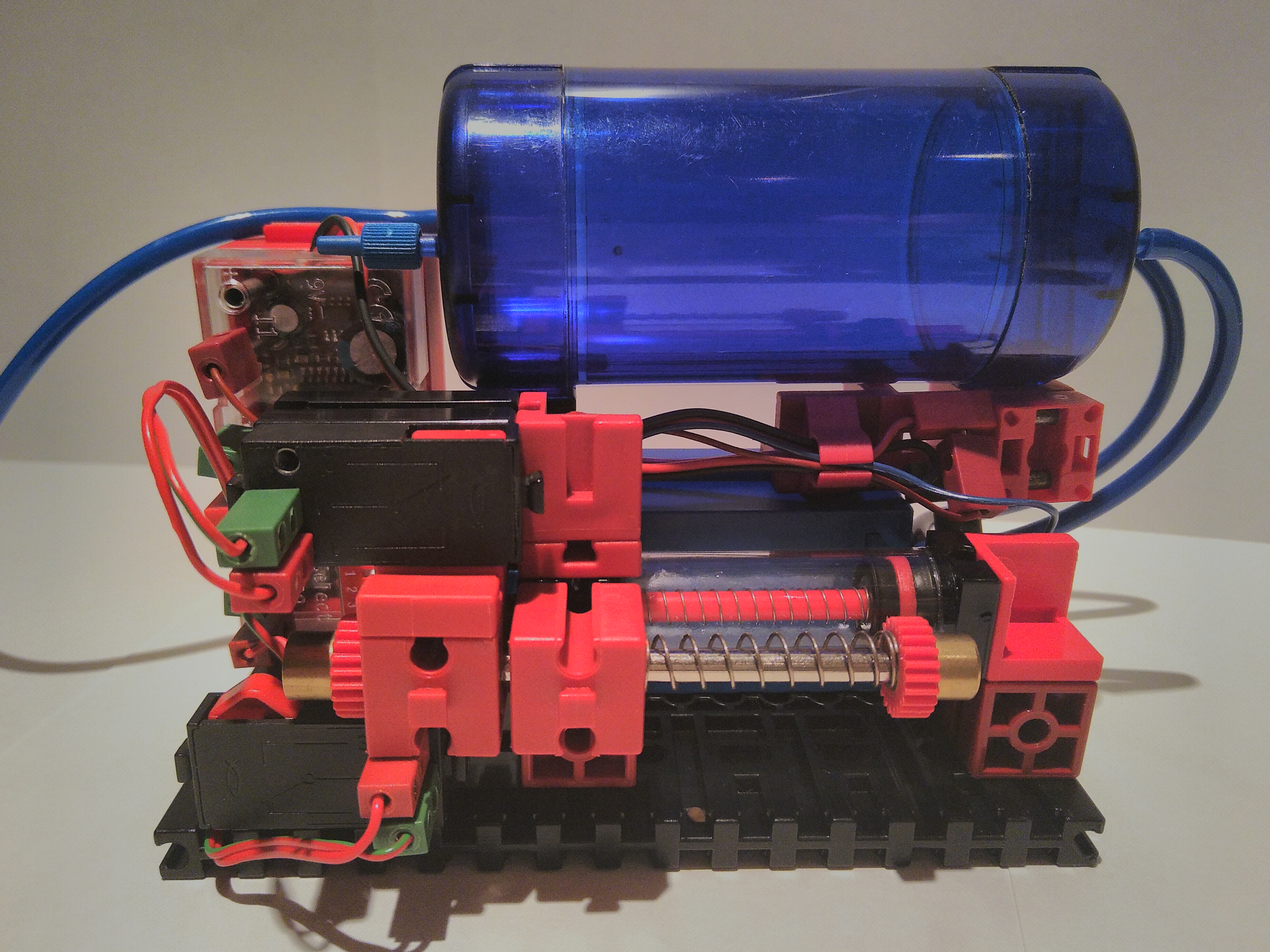

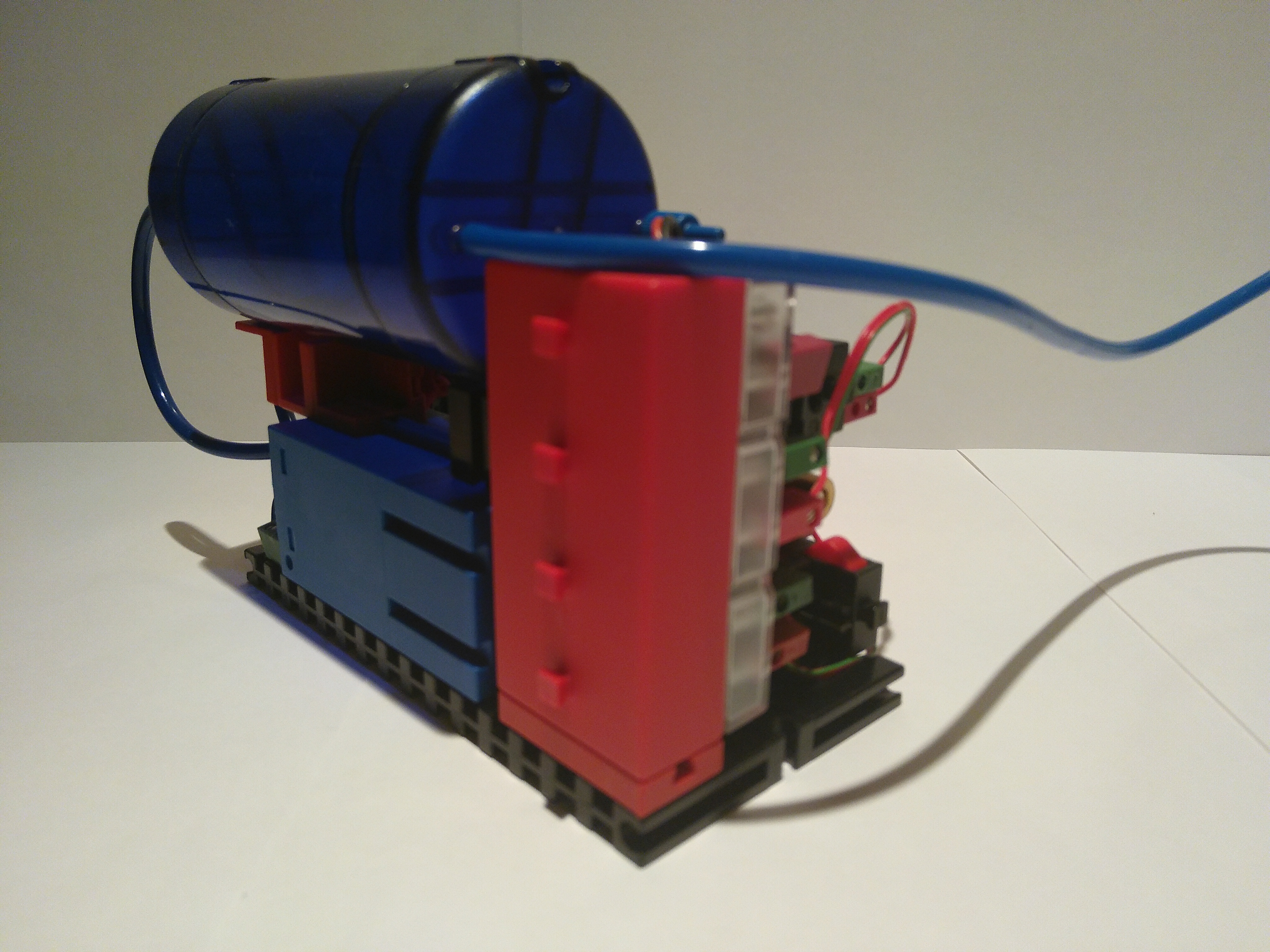

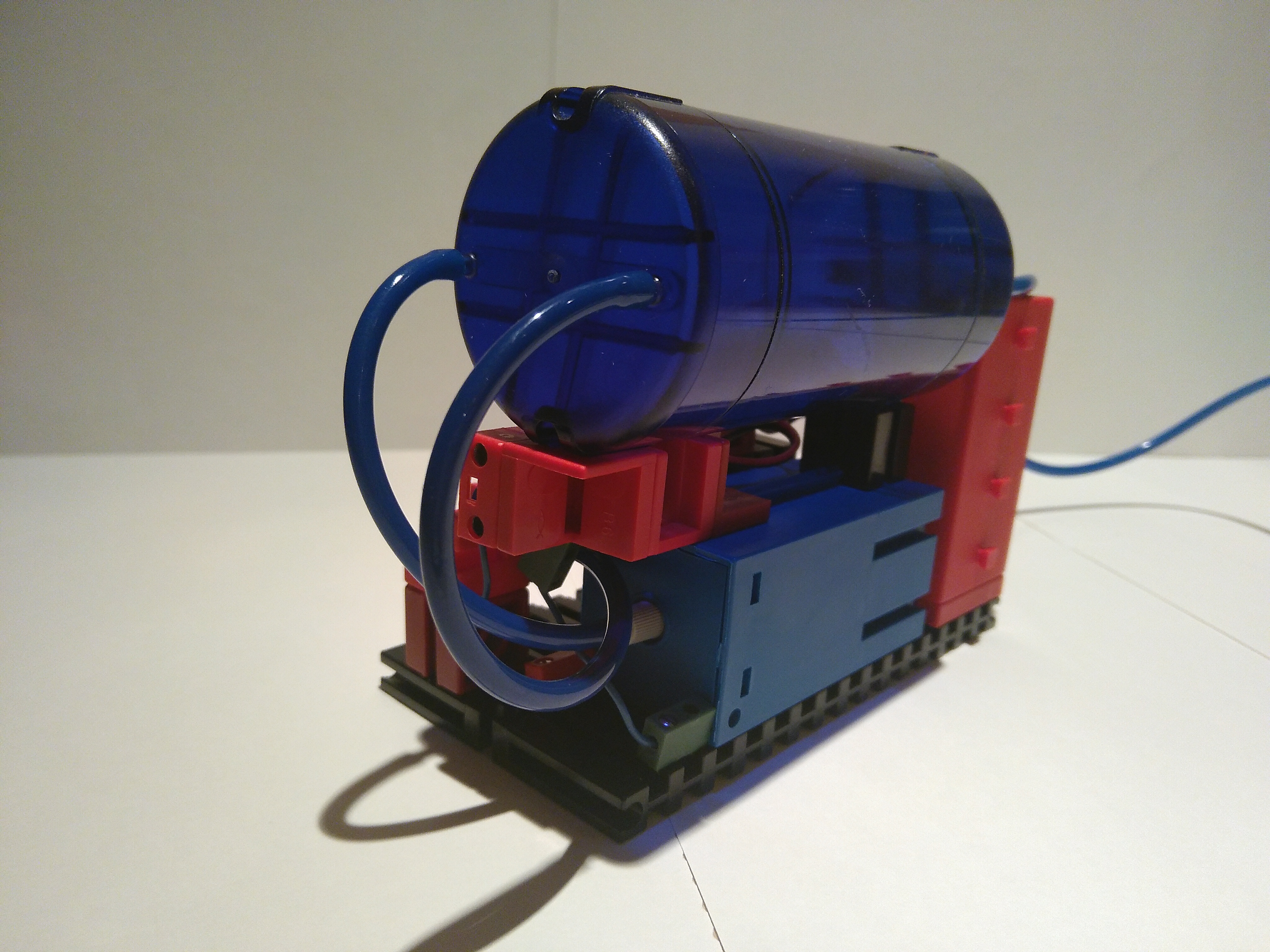

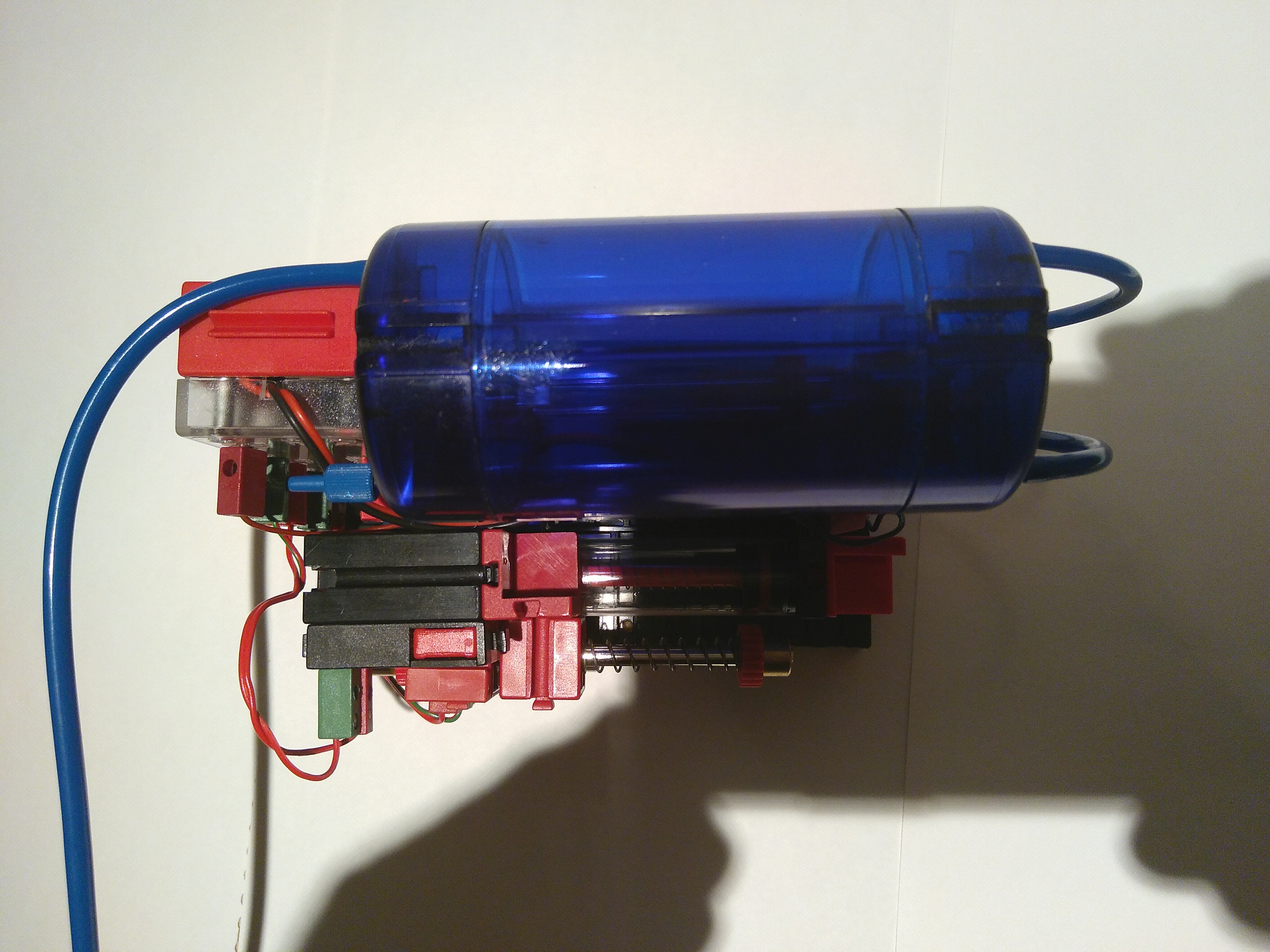

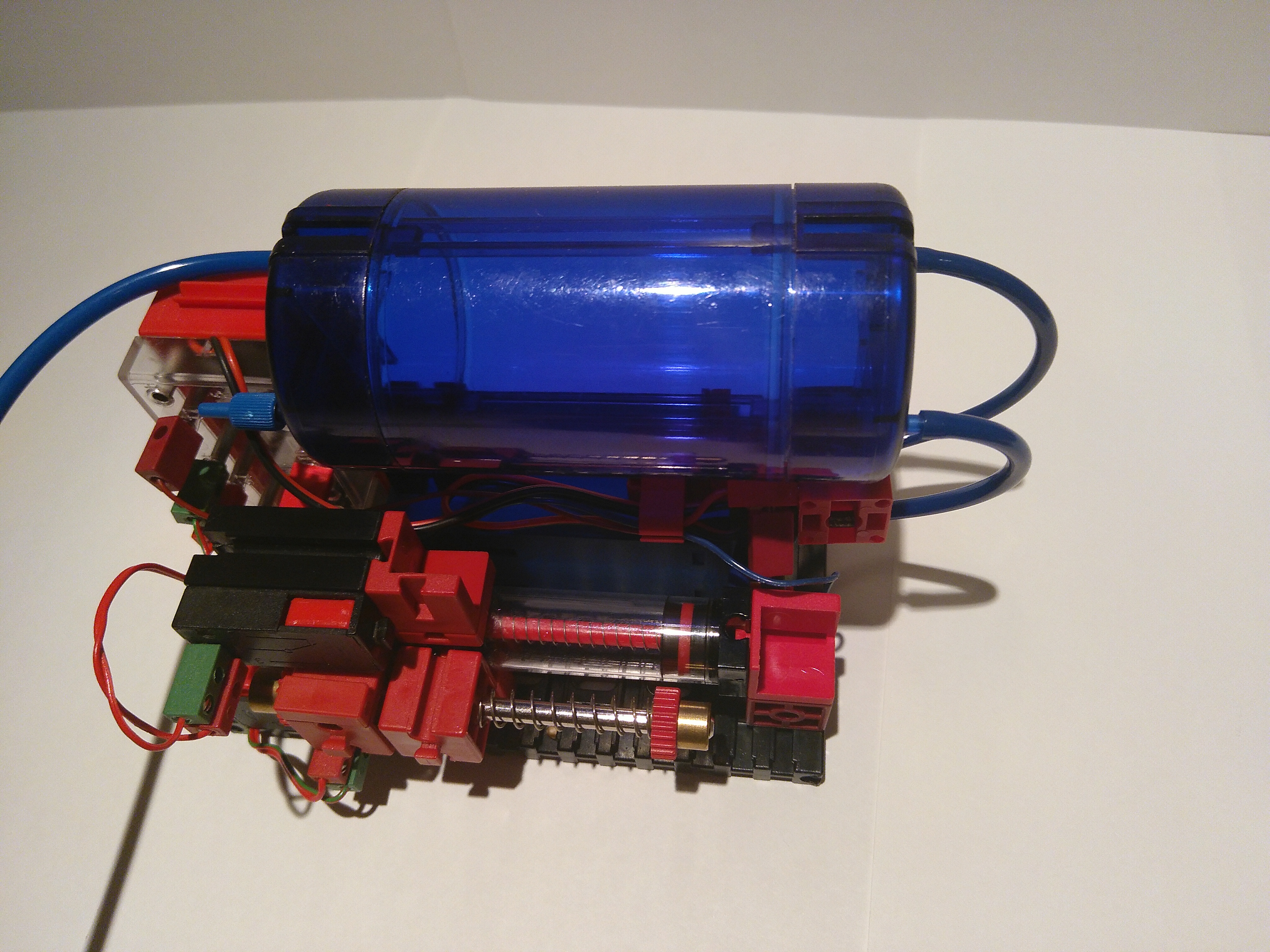

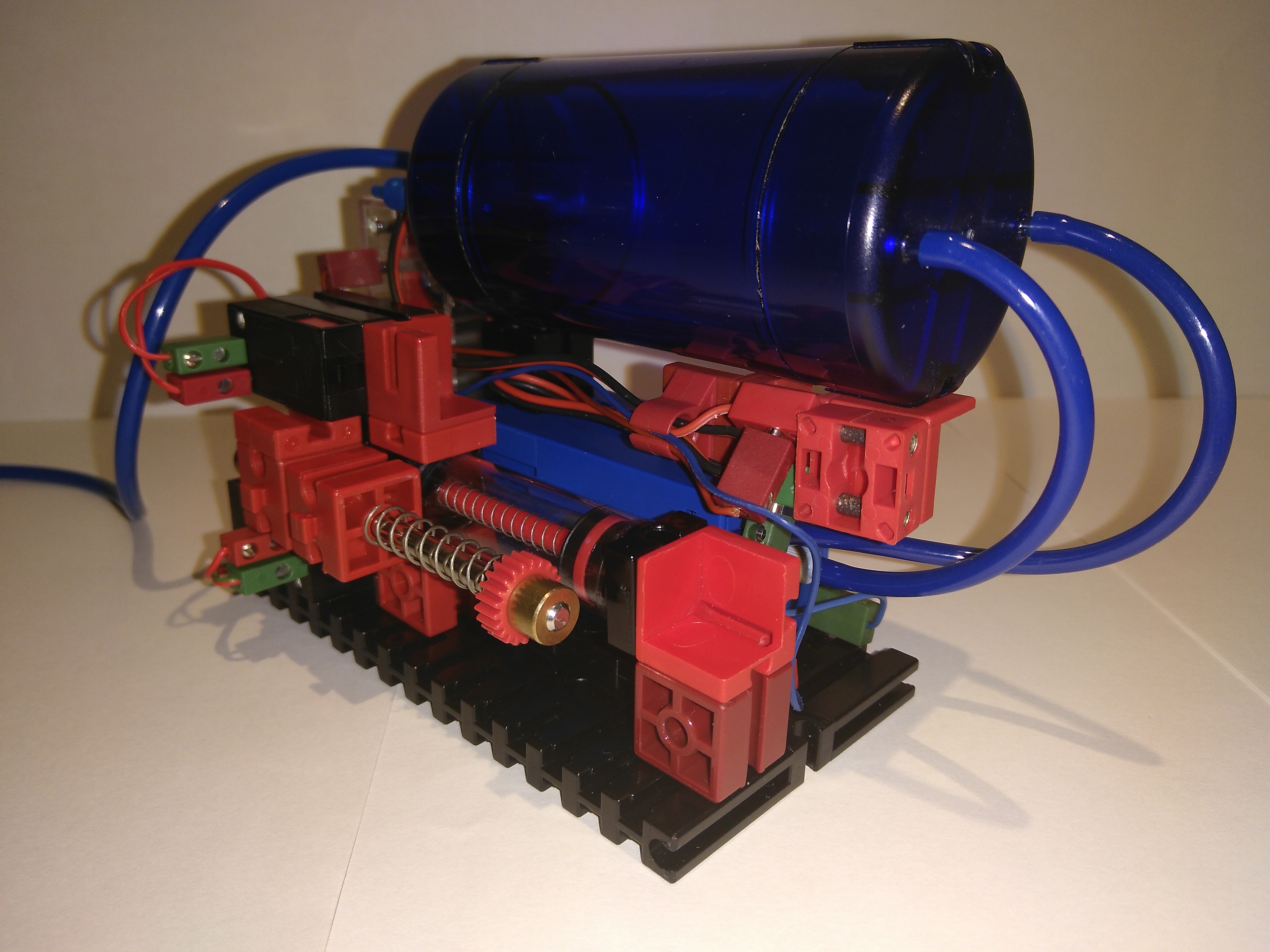

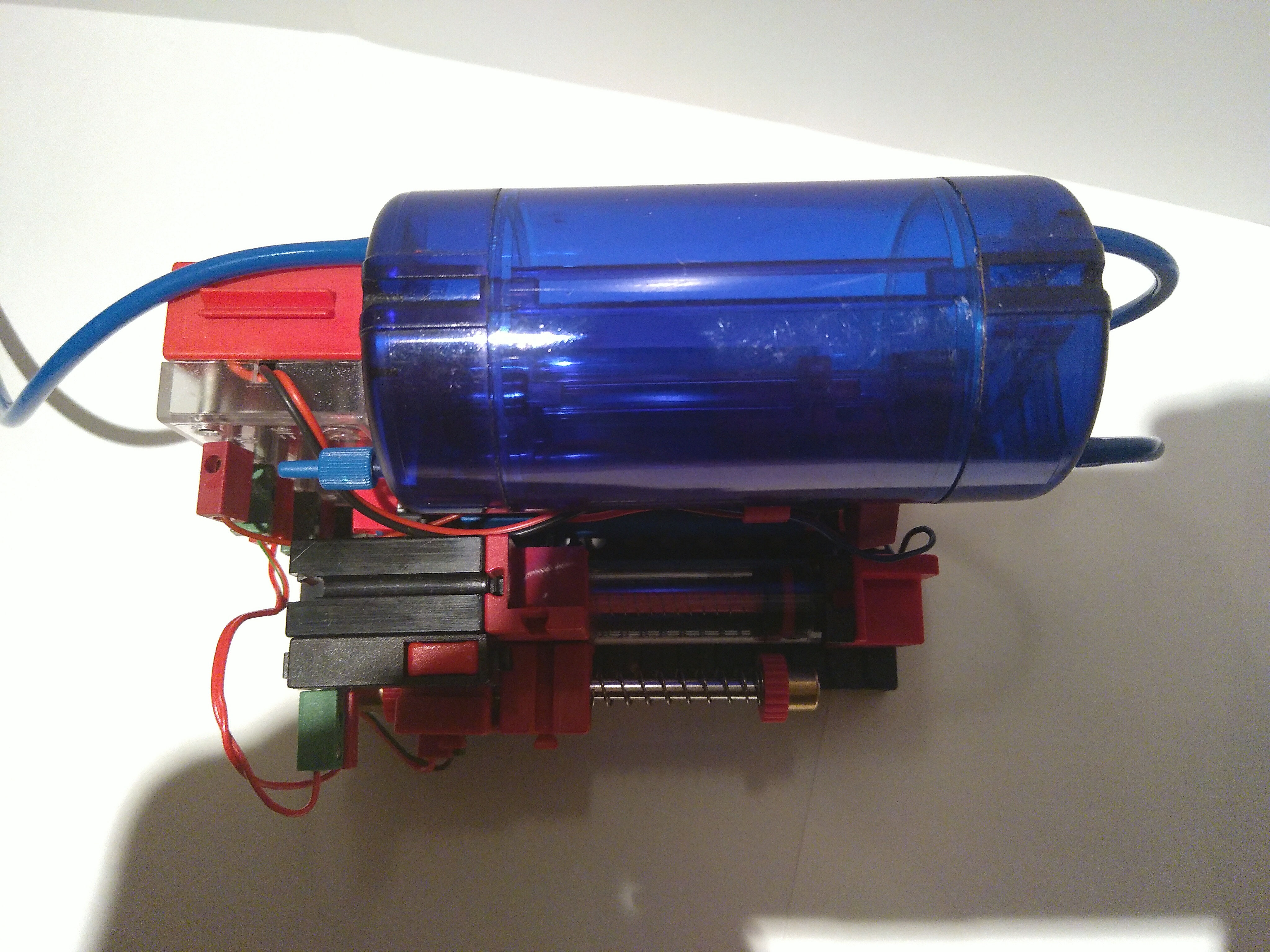

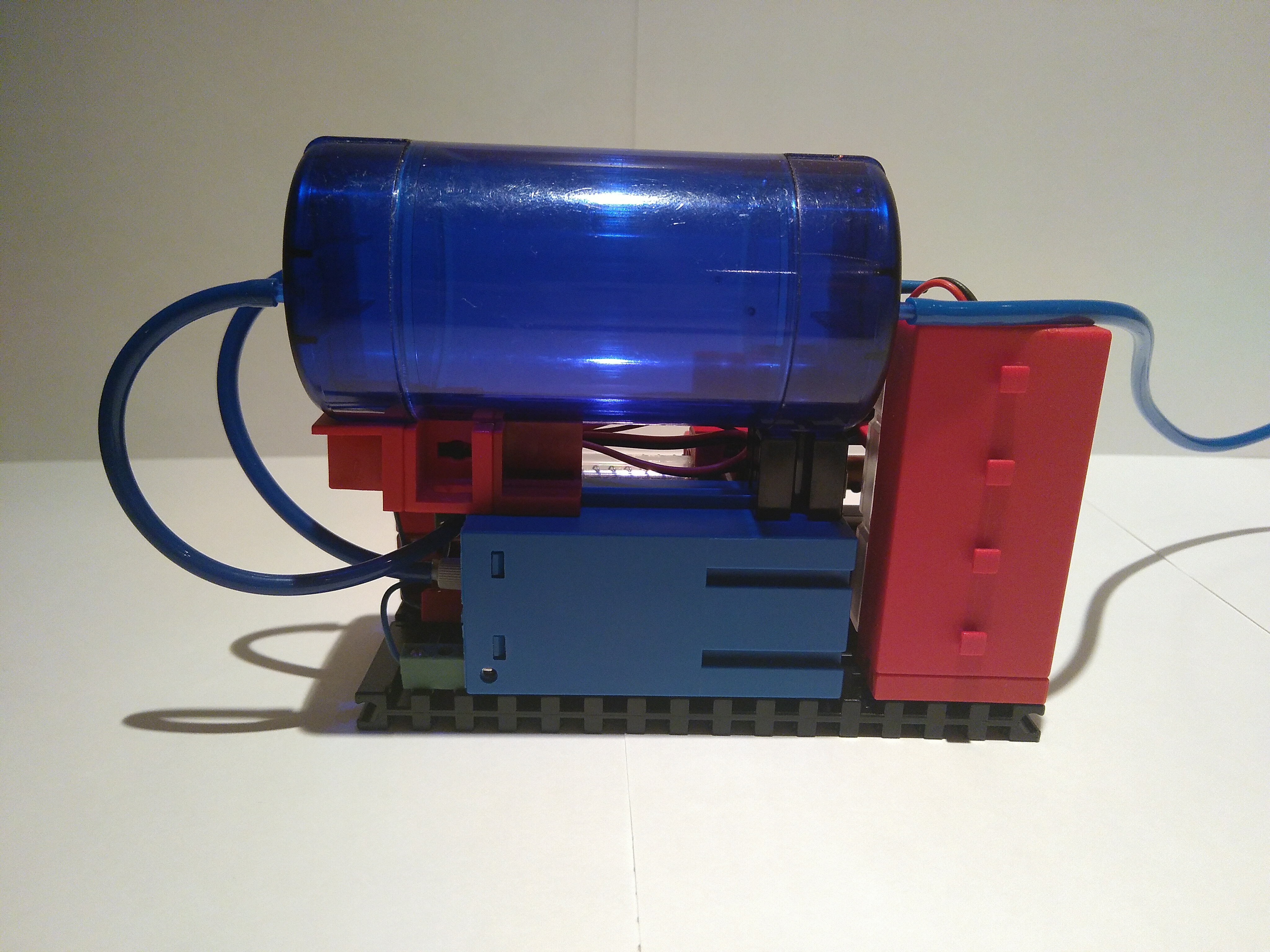

En nog een aantal foto's waarop o.a. de aansluiting van de pneumatiek-slangen is te zien.
 |
 |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
